Montage
Aktualisiert 22.07.2022
Schritte 2
Werkzeuge
more_vert
build Drehmomentschlüssel (5 bis 8 Nm)
build Torx T25
Vorbereitungen
Demontiere bei Bedarf die Bedienelemente und den Griff von einer Seite des Lenkers.
Reinige Lenker, Vorbau und Gabelschaft. Alle Klemmflächen müssen sauber und fettfrei sein! Benetze einen Carbon-Gabelschaft leicht mit Carbon-Montagepaste.

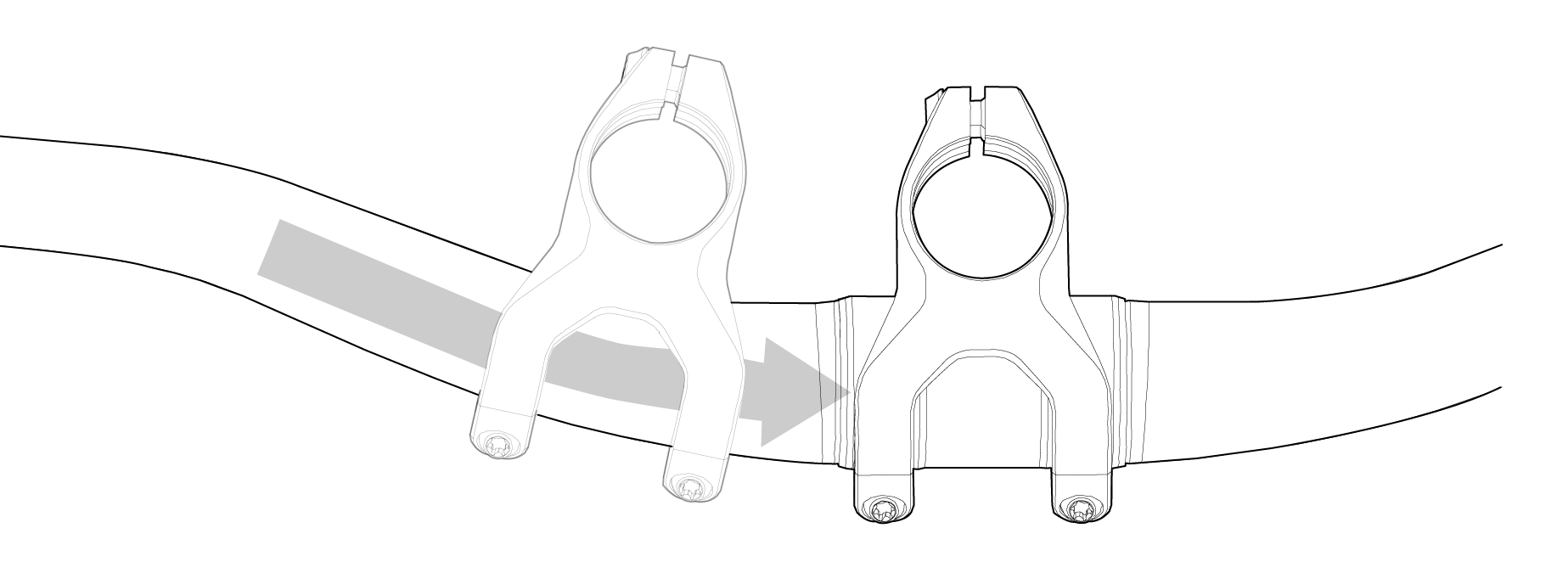

Schritt 1: Vorbau auf den Lenker aufschieben
1 Löse die Schrauben der Lenker- und Gabelschaftklemmung des Vorbaus.
2 Schiebe den Vorbau vorsichtig auf den Lenker. Achte darauf, den Lenker nicht zu zerkratzen!
Schritt 2: Vorbau auf dem Gabelschaft montieren
1 Stecke den Vorbau auf den Gabelschaft und richte den Vorbau gerade in Fahrtrichtung aus.
arrow_right_alt Der Klemmbereich des Gabelschaft muss eine Mindestlänge von 39 mm haben.
2 Bringe alle Teile des Steuersatzes an und stelle das Steuersatzspiel gemäß der Angaben des Steuersatzherstellers ein.

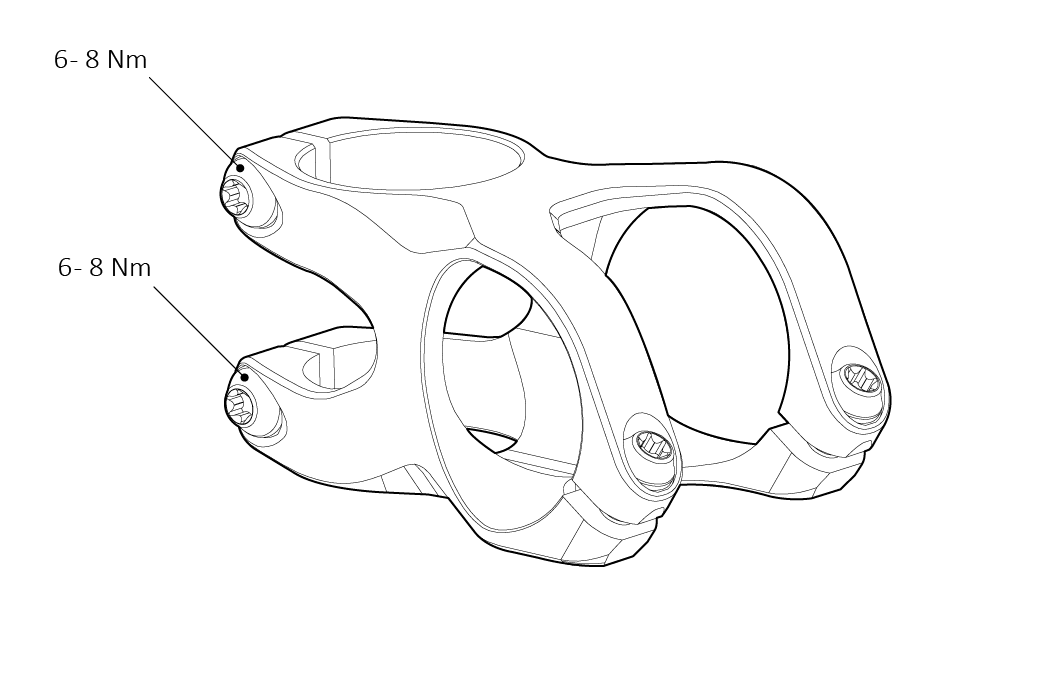

3 Ziehe die Schrauben der Gabelschaftklemmung mit Hilfe eines Drehmomentschlüssels an, bis ein Anzugsdrehmoment von 6 bis maximal 8 Nm erreicht ist.

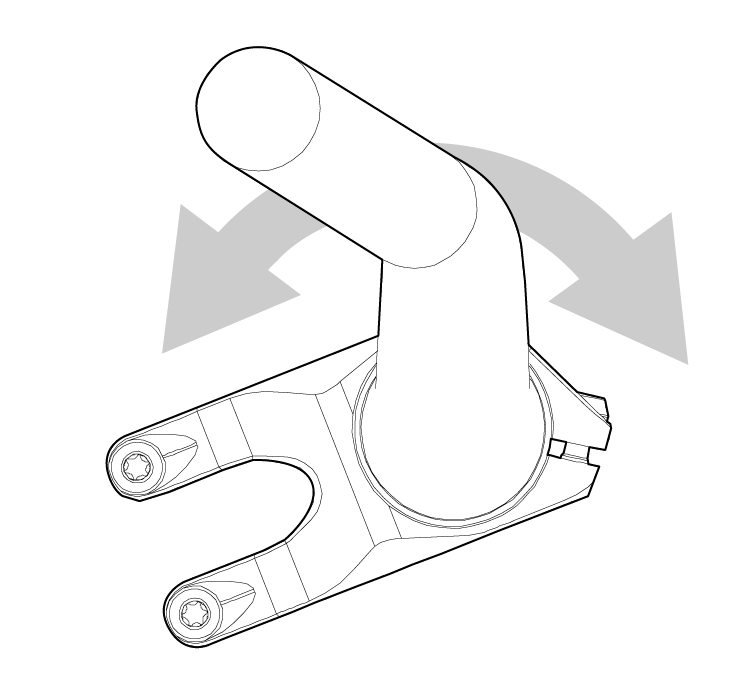

4 Richte den Lenker mittig aus und stelle die Neigung des Lenkers ein.

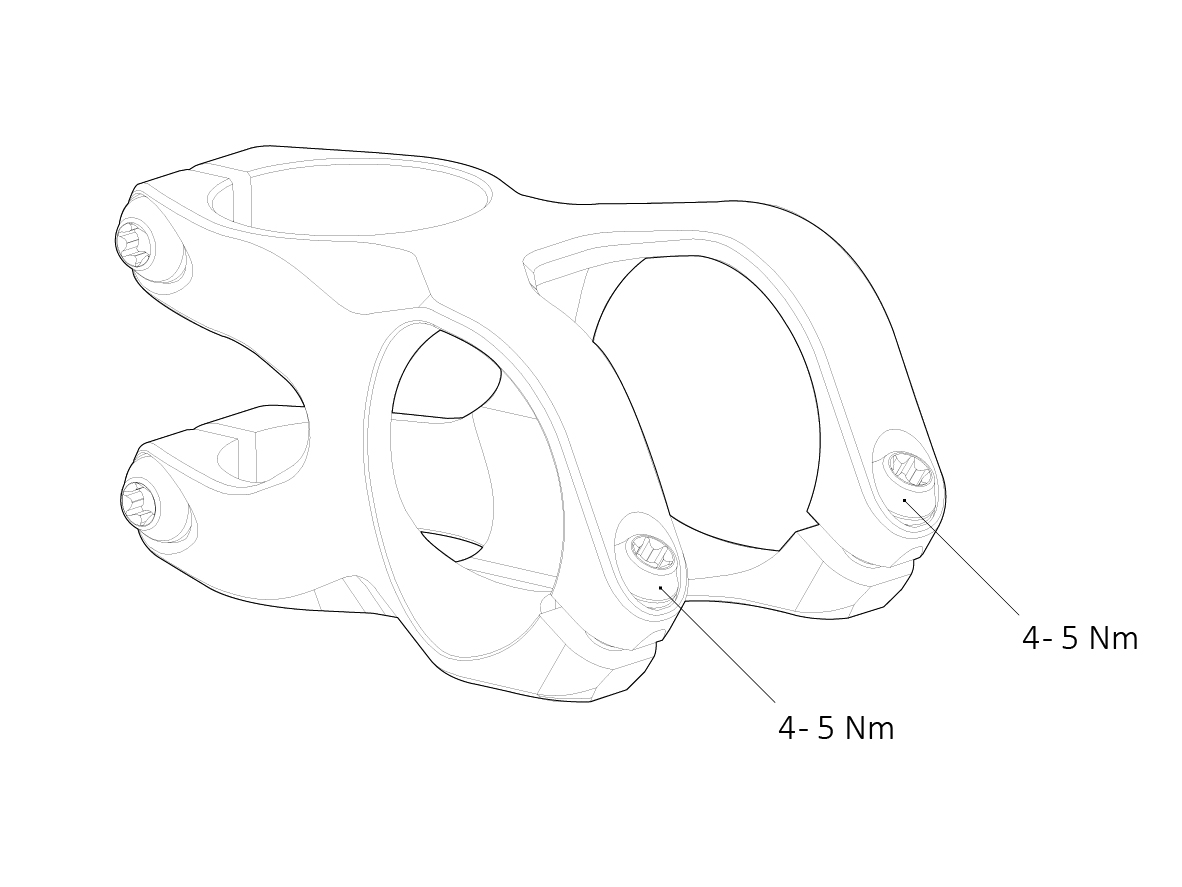

5 Ziehe die Schrauben der Lenkerklemmung mit Hilfe eines Drehmomentschlüssels an, bis ein Anzugsdrehmoment von 4 bis maximal 5 Nm erreicht ist.
