Montage
Aktualisiert 01.03.2022
Schritte 2
Werkzeuge
more_vert
build Torx T25
build Innenlagerwerkzeug
build Drehmomentschlüssel (2 Nm / 6 Nm)
Vorbereitungen
Montagefläche am Rahmen reinigen.

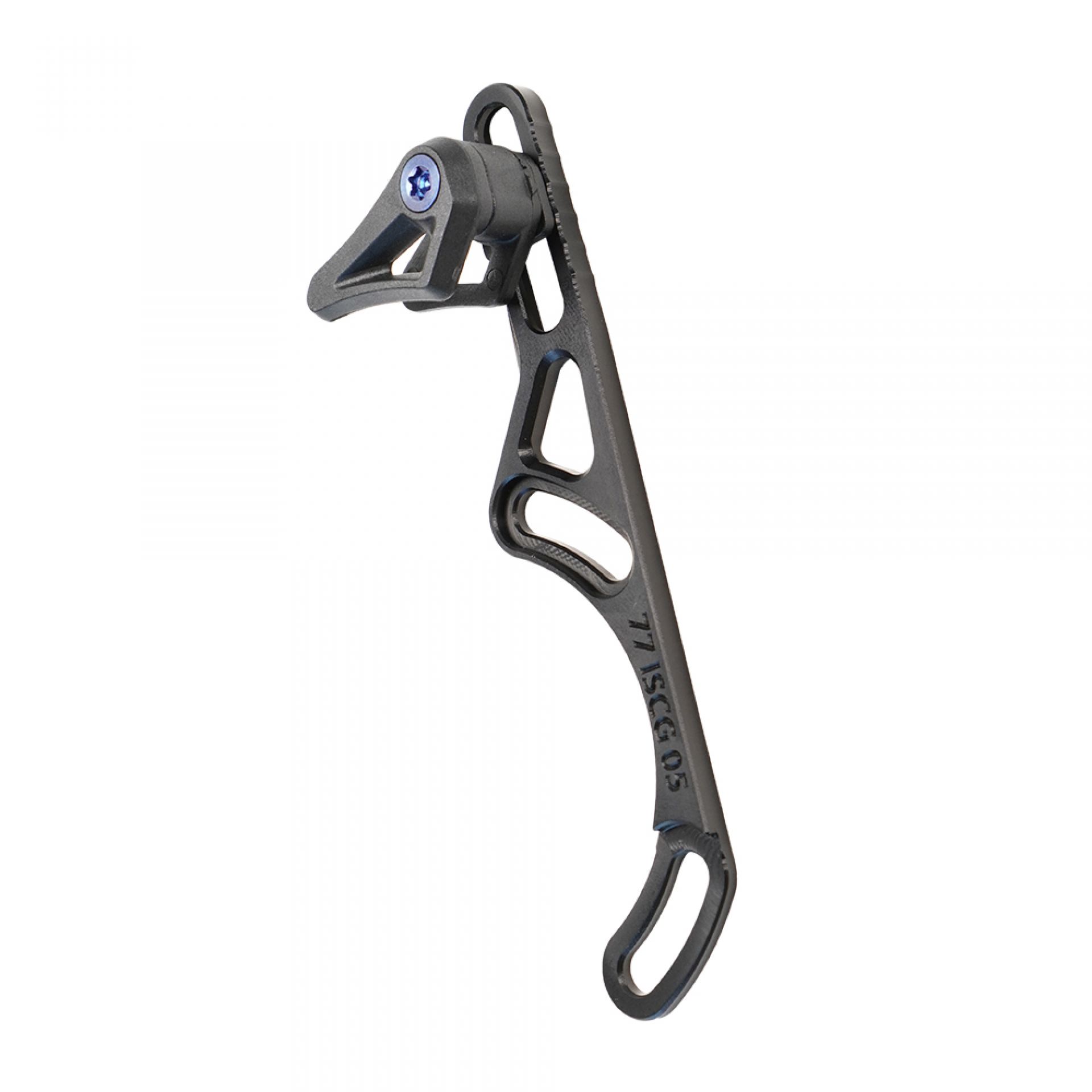

Schritt 1: Montage der Grundplatte
1 Bringe die Grundplatte (1) am Rahmen an. Der gerade Teil der Grundplatte sollte vertikal nach oben zeigen.

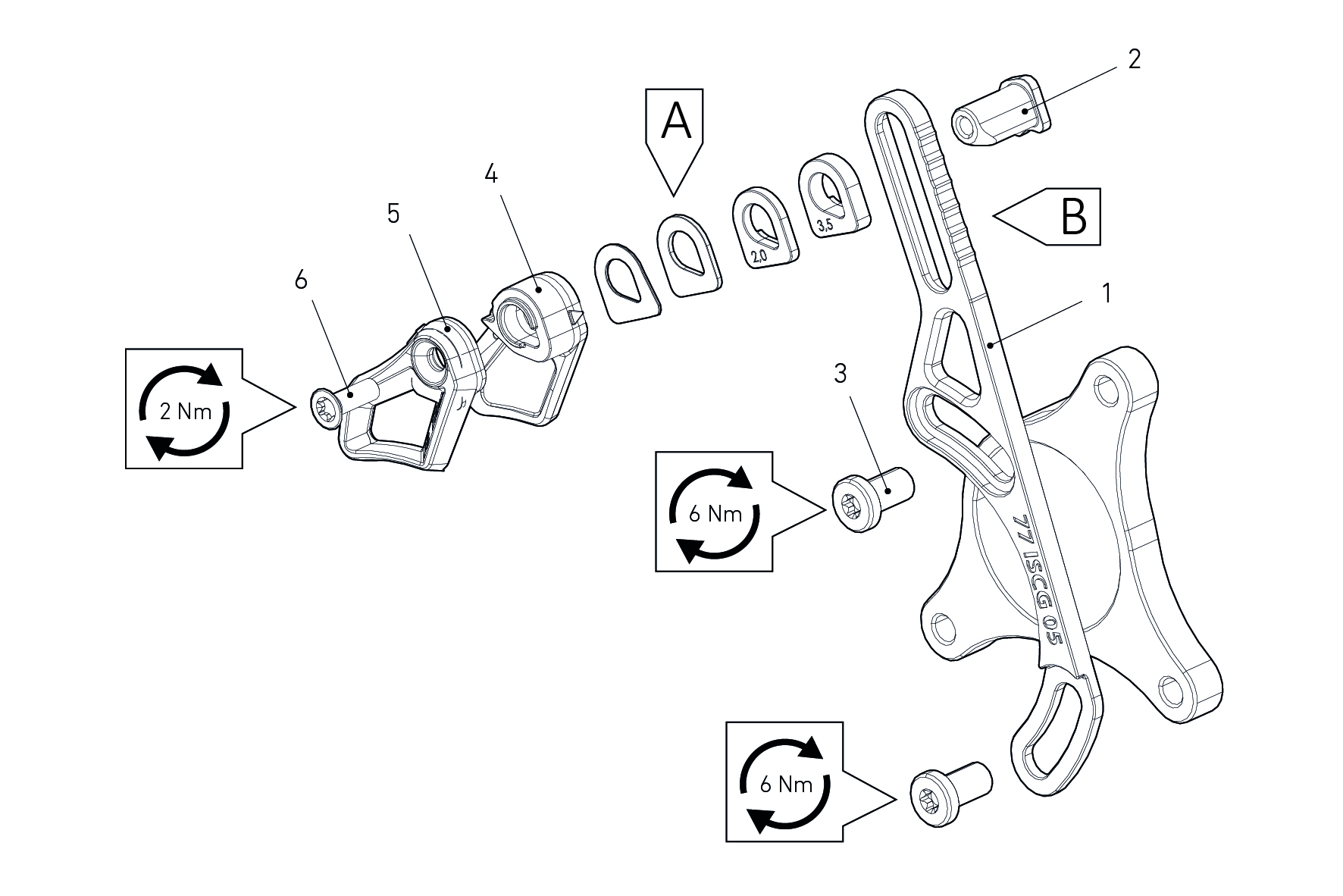

Montage an ISCG Aufnahme: Drehe die Befestigungsschrauben hinein und ziehe sie mit einem Anzugsdrehmoment von 6 Nm an.

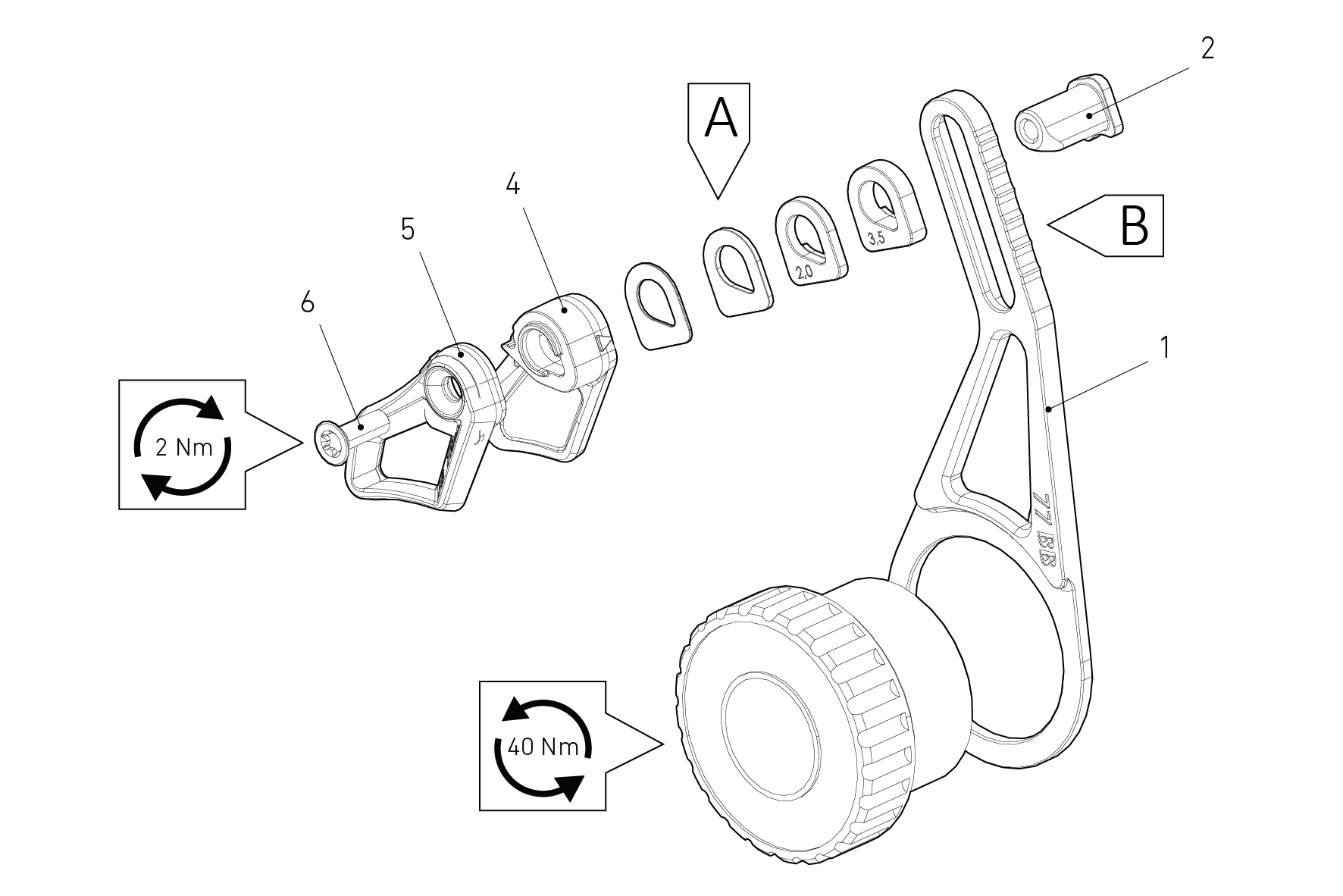

Montage am Innenlager: Drehe das Innenlager gegen den Uhrzeigersinn hinein und ziehe es mit einem Drehmoment von 40 Nm an. Prüfe die Angaben des Herstellers auf spezifische Bestimmungen.
Schritt 2: Einstellen der Kettenführung
1 Messe den Abstand zwischen Grundplatte (1) und der Mitte des Kettenblatts (= Wert X).
2 Schiebe die CNC Nut (2) von innen durch die Grundplatte (1).

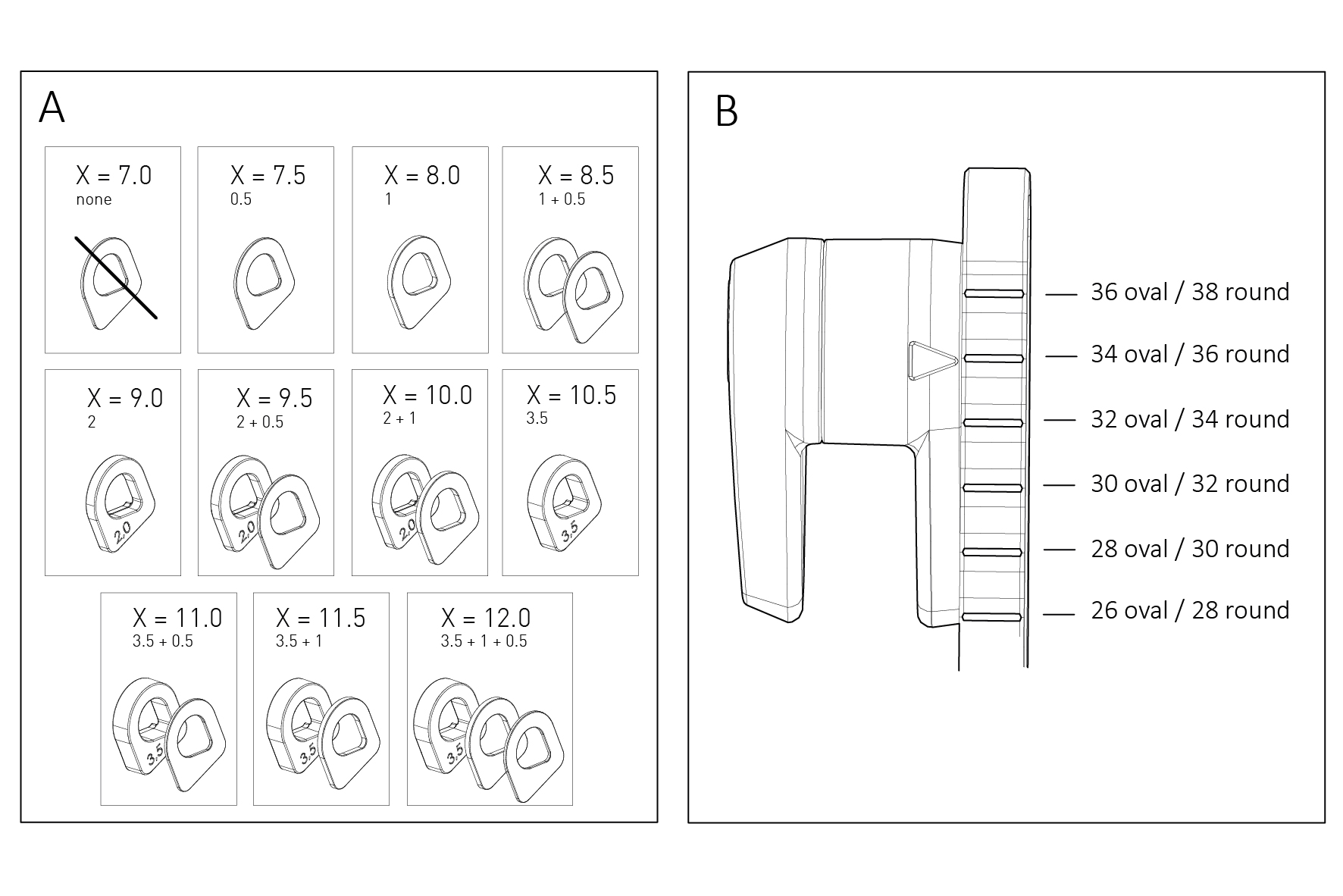

3 Bringe Spacer (A) nach Bedarf in Abhängigkeit vom gemessenen Wert X an.
4 Bringe die innere (4) und die äußere Führung (5) an.
5 Drehe die Schraube (6) hinein und justiere den Slider auf die passende Kettenblattgröße (siehe B).
6 Ziehe die Schraube (6) mit einem Anzugsdrehmoment von 2 Nm an.
7 Stelle sicher, dass kein Teil des Antriebs an der Kettenführung schleift oder in seiner Funktion eingeschränkt wird.
